1.项目背景
某集团工厂内有多个给水箱，该给水箱集储存、缓冲、处理等功能为一体。在水源供应中断时，能保证设备持续供水，能缓冲外界供水压力的波动，确保进入设备的水压和流量稳定。对水箱的液位进行在线监测具有以下几点意义
1）防止溢流：液位过高若未及时发现，会导致水资源浪费，甚至可能引发设备损坏、地面湿滑、电气短路等安全事故
2）防止干涸：液位过低同样危险，可能导致水泵进气、无法正常送水，甚至因空转烧毁，这会中断生产流程，造成巨大经济损失.
3）确保工艺安全：在许多工艺中，水箱（如锅炉给水箱）起着至关重要的缓冲作用，确保在任何扰动下都能持续、稳定地供水
2.项目实施
项目中的给水箱最大空高3米，正常液位在1-2.8米之间，安装空间狭小，供电为24VDC直流，要求液位计数据通过RS485上报到工厂中控系统，并在监控大屏上显示，检测分辨力要求达到1mm。

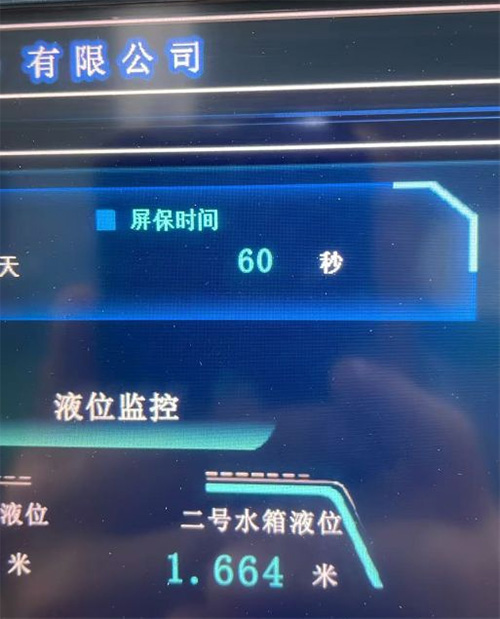

项目中采用AL2020（5m）的一体超声波液位计，多个液位计组网由中控系统读取，在中控大屏中同时观测所有水箱的液位实时数据，响应时间仅有5秒。

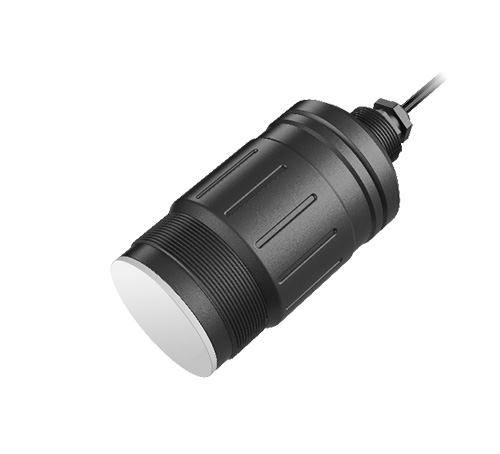

3.产品及特点
基于检测超声回波时间测量距离。独有的时变增益控制和回波处理技术能剔除所有虚假回波，具有供电范围宽、功耗低、精度高和耐严酷环境的优点。防水等级达到IP68，外壳采用耐腐蚀高分子材料,部件全部灌封。适用于罐体、水池、管道、明渠、水处理工业及其他工业过程等场景的液位、物位在线测量。具有RS485通讯接口，标准MODBUS协议，可进行多传感器联网。容易与RTU、PLC和智能网关、SCADA系统等集成和组网。附送USS-Suite超声分析软件，可进行配置、校正、测量、故障诊断和回波信号分析等操作。
u 特点
• 超低功耗、宽电压供电，特别适合远程监测应用
• 80dB时变增益控制，在全量程内都能准确测量
• 智能回波信号处理技术，保障测量值稳定、可靠
• 出厂前预校准，可随时恢复出厂校准系数
• 最多128个传感器总线组网，降低使用成本
• 实时环境温度，补偿声速随温度的变化
• 防护等级达到IP68，部件完全灌封，长期浸水也不会损坏
• 传感器接口具有错接和反接保护功能
