市政污水在线检测解决方案

一、市政污水在线检测的意义

要使废水再次可用或将其排放到环境中，必须在污水处理厂的多级处理过程中对其进行净化。在污水处理厂的进水口和出水口之间，有三个主要的净化步骤：机械净化、生物净化和化学净化。另外，还需要处理净化过程中产生的污泥。在所有环节，都需要进行过程监控，以便在必要时采取纠正措施。这可以通过测量相应的参数来确保监测。测量位置对于恰当的监测可能至关重要。

二、污水厂内监测位置和检测参数

1、进水：

在进水口以及格栅、沉砂池、油水分离器等内部，有必要对进水的污水进行分析，以获取营养物质、有机物或盐分负荷的初始浓度。为此，可以使用带有光学传感器来测量总参数（例如悬浮物浓度、化学需氧量、生化需氧量等等），同时采用电化学传感器检测特定参数（例如 pH 值、电导率）。

2、生化处理：

去除主要是以铵的形式存在的氮是通过生化反应实现的。在有氧条件下，铵通过硝化作用经亚硝酸盐氧化成硝酸盐。在回流至厌氧池后，硝酸盐通过反硝化作用还原为氮气。因此，所描述的过程常常与池体的结构布局相反。这这意味着部分废水要经过两次处理。这种所谓的活性污泥工艺需要将好氧池产生的硝酸盐回流到厌氧池。在此过程中，工艺监测主要集中在测量铵（NH4）、硝酸盐（NO3）和氧气（O2）上。同时检测数据应该具有实时性，采用离子选择电极法传感器测量NH4和NO3-，以及采用免校准的荧光法溶解氧传感器氧传感器是理想选择。对活性污泥中总悬浮固体（TSS）的额外控制也很有帮助，因为固体的最佳浓度可提高硝化、反硝化和除磷的效果。除了我们的悬浮固体传感器外，浊度传感器也可以使用。

3、污泥处理

在生物处理阶段之前和之后，大多会设置圆形沉淀池。沉淀下来的污泥被称为初级污泥（初级沉淀池）或次级污泥（次级沉淀池）。初级污泥在成分上的不均匀性明显高于次级污泥。每隔一定时间或持续不断地通过泵将沉淀的污泥排出。初级污泥会被完全送入污泥处理系统。部分次级污泥（即活性污泥）会被泵回生物处理阶段，其余部分则与初级污泥一起作为剩余污泥返回污泥处理系统。可以通过使用污泥液位传感器在两个池中监测污泥液位。这种持续监测的一大优点在于，一方面可以减少泵的运行时间，另一方面可以防止对工厂至关重要的污泥流失。

4、消毒过程

地表水和地下水受到微污染物的污染已引起公众的广泛关注一段时间了。微污染物，也被称为痕量物质或微污染物，是合成化合物释放出的有机残留物。这些物质包括诸如 X 射线对比剂、药物、激素、杀虫剂以及工业化学品等，还有日常用品如化妆品和家用化学品。尽管微污染物在水体中的检测浓度只能达到非常低的纳克/升或微克/升水平，但其中一些物质已被归类为可能对水体造成危害的物质。健康。

5、出水口

出水口排放浓度必须符合国家关于污水厂尾水的排放水质标准。通常需要监测以下参数：化学需氧量（COD）、氨氮（NH4-N）、总氮（TN）以及总磷（TP）。

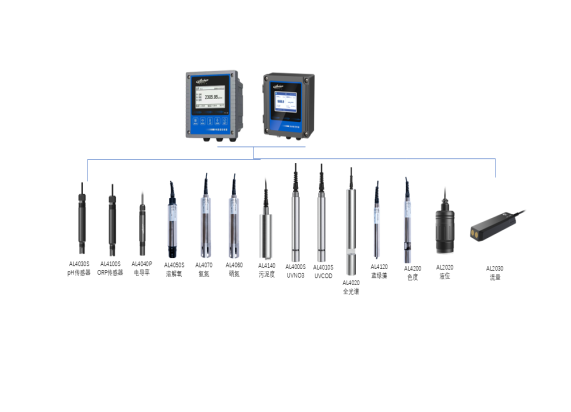

三 解决方案和产品组合

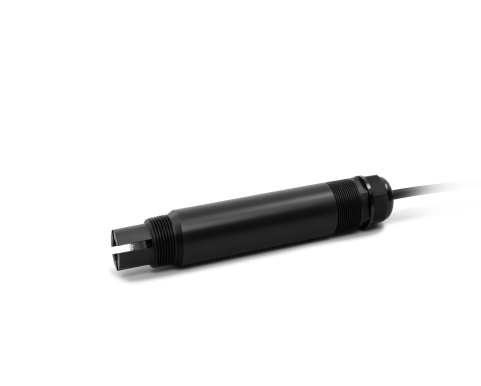

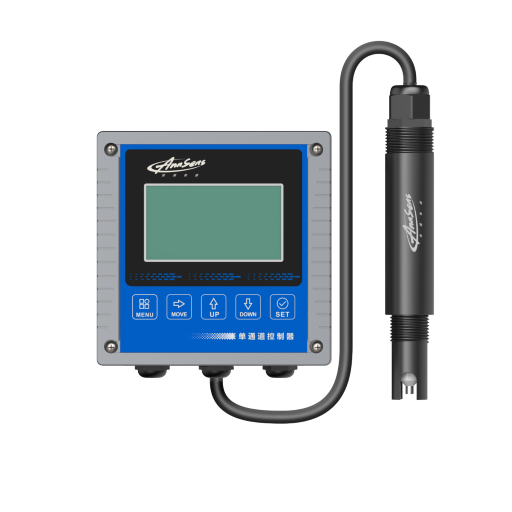

1、pH在线分析仪

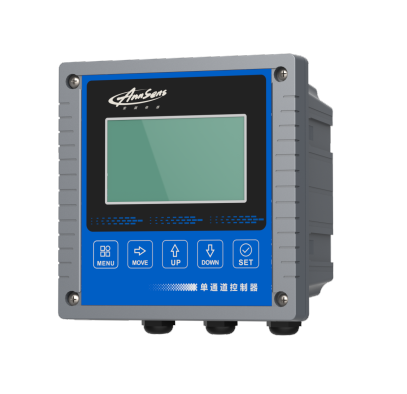

pH水质在线分析仪采用RS485数据接口，即插即用，基于工业级玻璃复合电极设计，符合《pH水质自动分析仪技术要求》（HJ/T 96）,内置NTC温度传感器自动补偿pH电极的温度漂移，参比电极采用单盐桥/四氟液接，具有抗污染能力强、低漂移和低成本的优点。控制器具有实时测量、校准、故障诊断、报警、联动控制和通讯等功能。产品采用IP66防护等级的高分子材料外壳，4寸图形屏作为人机界面，硬件接口丰富，具有3路继电器、2路4-20mA输出等接口，1路RS485通讯接口，可方便的与PLC或RTU通讯。适用于工业过程、市政水处理、工业水处理和水产养殖等各类在线检测场景。

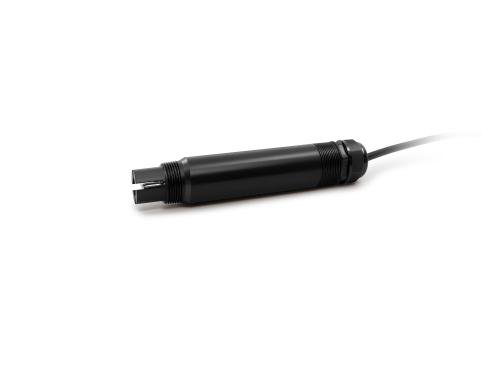

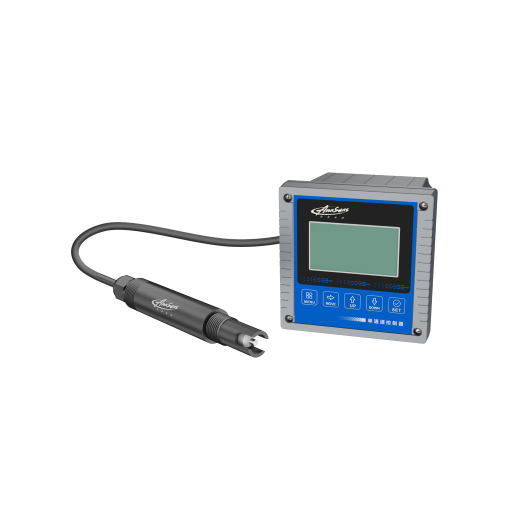

2、ORP在线分析仪

基于ORP玻璃复合电极设计，符合《土壤 氧化还原定为的测定》（HJ/T746），电极采用平面铂金电极和四氟液接盐桥，有低漂移、高精度和低成本的优点。传感器外壳采用耐腐蚀材料，适合用于各类复杂的工作环境。控制器具有实时测量、校准、故障诊断、报警、联动控制和通讯等功能。产品采用IP66防护等级的高分子材料外壳，4寸图形屏作为人机界面，硬件接口丰富，具有3路继电器、2路4-20mA输出等接口，1路RS485通讯接口，可方便的与PLC或RTU通讯。适用于市政水处理、工业水处理各类在线检测场景。

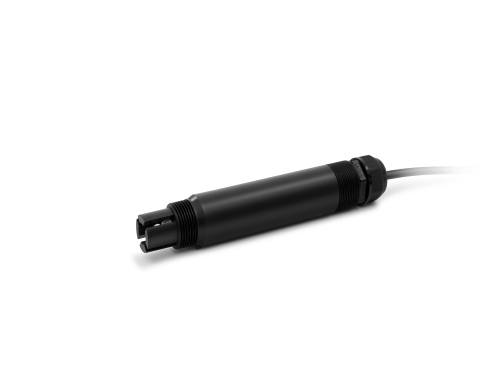

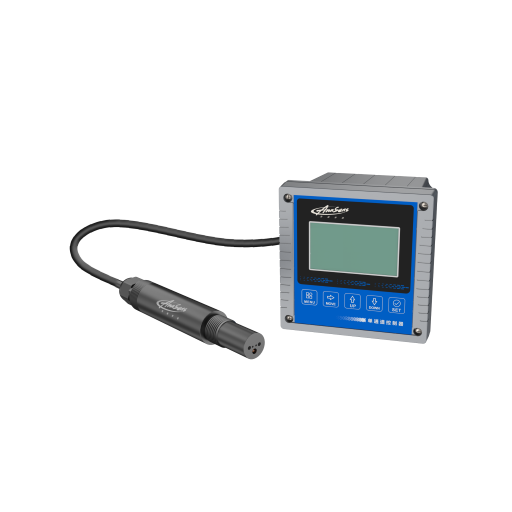

3、电导率在线分析仪

基于石墨二电极的电导池，符合《电导率水质自动分析仪技术要求》（HJ/T 97）,能同时测量电导率、盐度和TDS。在宽温度范围内进行电导率温度校正，具有精度高、漂移小、性价比高的优点。具有易维护、精度高的特点，具有RS485通讯接口，标准MODBUS协议，便于集成和组网。。传感器外壳采用耐腐蚀不锈钢材料，防水等级IP68。控制器具有实时测量、校准、故障诊断、报警、联动控制和通讯等功能，采用IP66防护等级的高分子材料外壳，4寸图形屏作为人机界面，硬件接口丰富，具有3路继电器、2路4-20mA输出等接口，1路RS485通讯接口，可方便的与PLC、RTU或中控系统通讯。

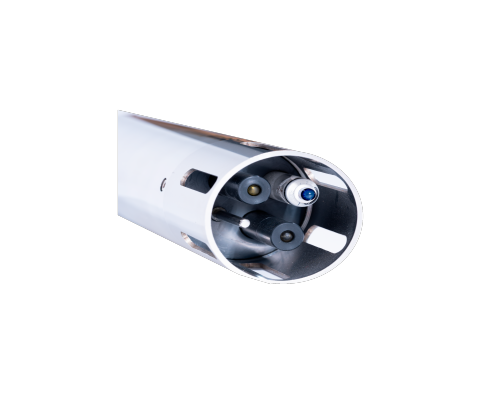

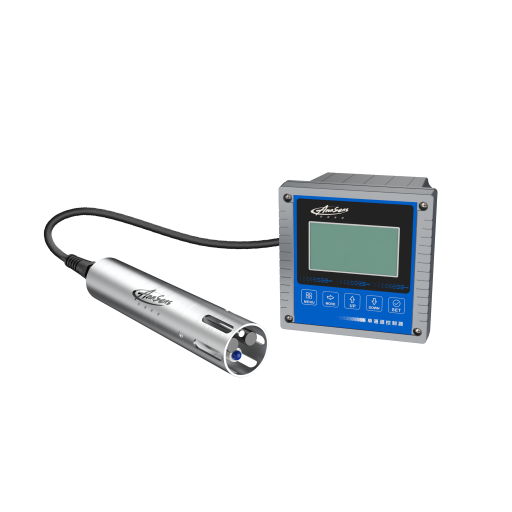

4、氨氮在线分析仪

基于多参数离子选择电极法，符合EPA351.3美国环保标准，应用铵离子、钾离子、pH和温度以及参比电极共同完成氨氮的测量。矩阵校准算法，可消除水样中其他离子的交叉干扰，并自动修正pH和温度对氨氮测量值的影响。可原位测量，使用中无需试剂、无需预处理、响应速度快、功耗低。传感器外壳采用耐腐蚀不锈钢材料，防水等级IP68。控制器具有实时测量、校准、故障诊断、报警、联动控制和通讯等功能，采用IP66防护等级的高分子材料外壳，4寸图形屏作为人机界面，硬件接口丰富，具有3路继电器、2路4-20mA输出等接口，1路RS485通讯接口，可方便的与PLC、RTU或中控系统通讯。

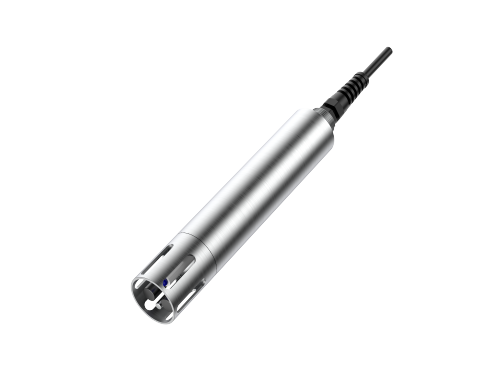

5、硝氮在线分析仪

基于多参数离子选择电极，应用硝酸盐、氯离子、pH和温度以及参比电极共同完成硝氮的测量。矩阵校准算法，可消除水样中其他离子的交叉干扰，并自动修正温度对硝氮测量值的影响。几个参数同时测量，应用矩阵校准，可同时消除水样中其他离子的交叉干扰，并自动修正pH和温度影响。可原位测量，使用中无需试剂、无需预处理、响应速度快、功耗低。外壳采用耐腐蚀不锈钢材料，防水等级IP68。控制器具有实时测量、校准、故障诊断、报警、联动控制和通讯等功能，采用IP66防护等级的高分子材料外壳，4寸图形屏作为人机界面，硬件接口丰富，具有3路继电器、2路4-20mA输出等接口，1路RS485通讯接口，可方便的与PLC、RTU或中控系统通讯。

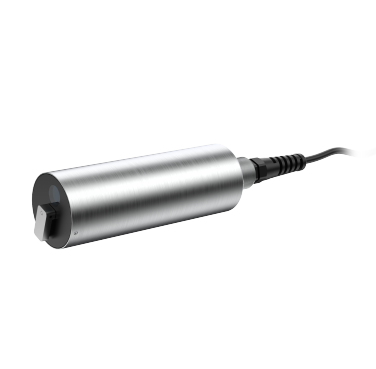

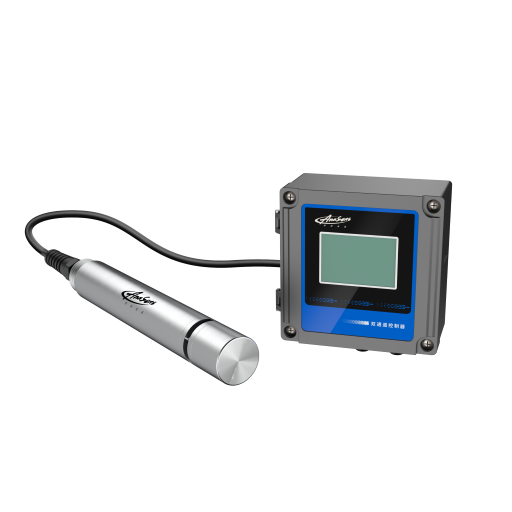

6、COD在线分析仪

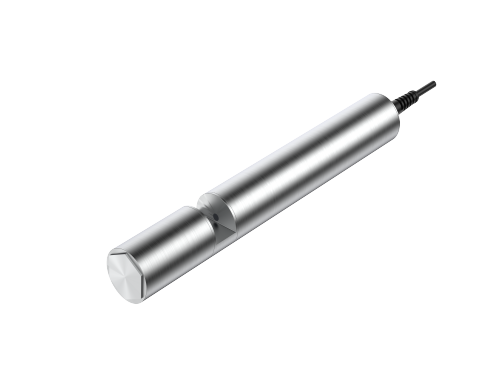

基于紫外吸收光谱技术，符合《紫外（UV）吸收水质自动在线检测仪技术要求》（HJ/T 191），同时测量水样的COD和浊度，光路采用254nm/530nm双波长和参比光路设计，消除了浊度、色度和光源衰减的影响。带有自动机械电刷，使用中无需重新校正。适用于地表水、雨水、废水和工业过程中的有机物含量的在线监测。传感器外壳采用耐腐蚀不锈钢材料，IP68防水等级。控制器采用压铸铝合金外壳，3.5寸彩色触摸屏作为人机界面，硬件接口丰富，具有1个USB接口，3路继电器、2路4-20mA输出等接口，1路RS485通讯接口，并能选配4G功能，可方便的与PLC和云平台进行通讯。

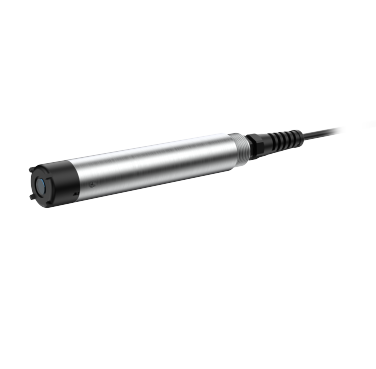

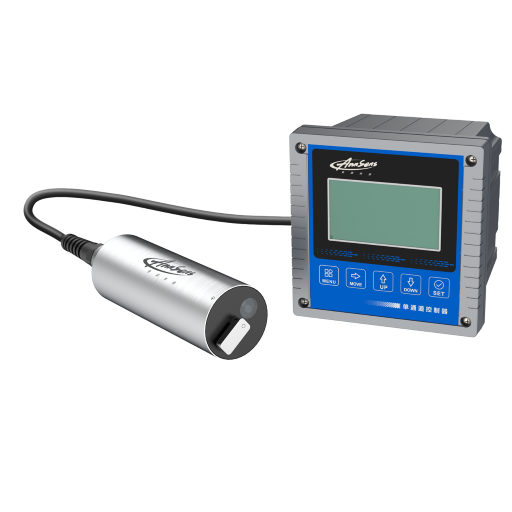

7、悬浮物污泥度在线分析仪

基于880nm的红外散射光检测水样的各类悬浮物、泥沙或污泥度浓度，120°散射角接受散射光，检测精度高，线性好，不受悬浮物直径和色度的影响。探头外壳采用耐腐蚀不锈钢材料，IP68防水等级。控制器具有实时测量、校准、故障诊断、报警、联动控制和通讯等功能，采用IP66防护等级的高分子材料外壳，4寸图形屏作为人机界面，硬件接口丰富，具有3路继电器、2路4-20mA输出等接口，1路RS485通讯接口，可方便的与PLC、RTU或中控系统通讯。

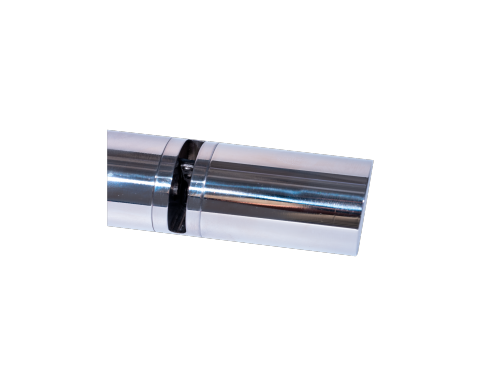

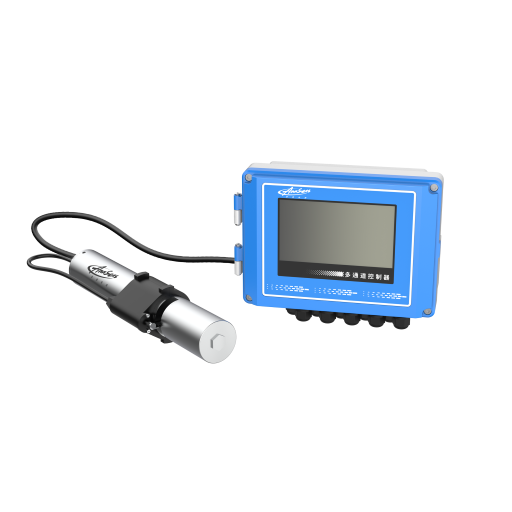

8、全光谱在线分析仪

基于紫外-可见光全波长吸收光谱技术，符合《光谱法水质在线监测系统技术导则》（T/CWEC13-2019）,通过190-1100nm波段的吸收光谱数据反演算法解析水样中污染物含量，可以同时测量九项水质指标。光路上采用参考光路和浊度补偿技术，使得产品在光源衰减、和高浊度水样中依旧能获得准确的测量值。适用于地表水、饮用水、工业过程水和废水中的有机物、营养盐含量的在线监测。具有RS485通讯接口，标准MODBUS协议，可进行多传感器组网。容易与RTU、PLC和物联网关、SCADA系统等集成和组网。

9、UV254在线分析仪

基于紫外吸收光谱技术，符合《紫外（UV）吸收水质自动在线检测仪技术要求》（HJ/T 191），同时测量水样的SAC254和浊度，光路采用254nm/530nm双波长和参比光路设计，消除了浊度、色度和光源衰减的影响。带有自动机械电刷，使用中无需重新校正。适用于地表水、雨水、废水和工业过程中的有机物含量的在线监测。传感器外壳采用耐腐蚀不锈钢材料，IP68防水等级。控制器采用压铸铝合金外壳，3.5寸彩色触摸屏作为人机界面，硬件接口丰富，具有1个USB接口，3路继电器、2路4-20mA输出等接口，1路RS485通讯接口，并能选配4G功能，可方便的与PLC和云平台进行通讯。

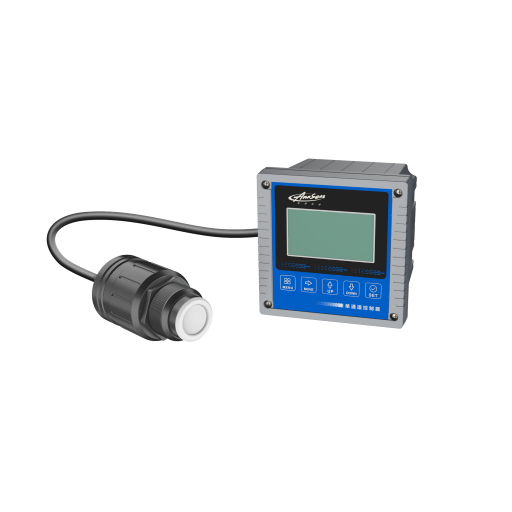

10、分体式超声波液位计

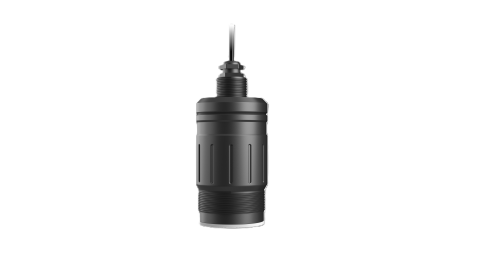

基于检测超声回波时间测量距离。独有的时变增益控制和回波处理技术能剔除所有虚假回波，具有供电范围宽、功耗低、精度高和耐严酷环境的优点。超声波传感器防水等级达到IP68，外壳采用耐腐蚀高分子材料,部件全部灌封。控制器具有实时测量、校准、故障诊断、报警、联动控制和通讯等功能，采用IP66防护等级的高分子材料外壳，4寸图形屏作为人机界面，硬件接口丰富，具有3路继电器、2路4-20mA输出等接口，1路RS485通讯接口，可方便的与PLC、RTU或中控系统通讯。

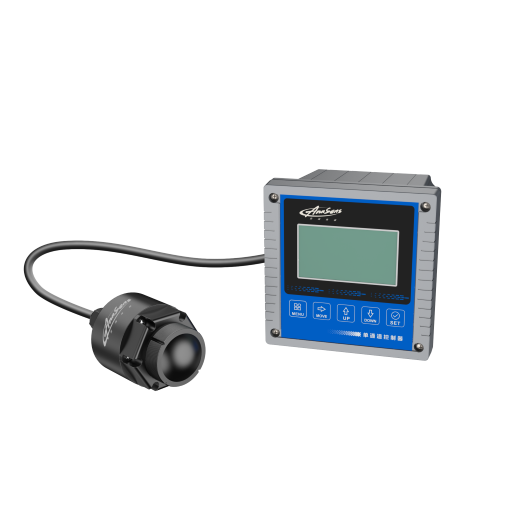

11、分体式雷达液位计

针对水文和管道检测进行设计的低功耗高精度雷达液位计。产品采用FMCW模式，非接触式安装设计，体积小巧，结构紧凑。精度高，功耗低，抗干扰能力强。防水等级达到IP68，探头外壳采用耐腐蚀高分子材料,部件全部灌封。控制器具有实时测量、校准、故障诊断、报警、联动控制和通讯等功能，采用IP66防护等级的高分子材料外壳，4寸图形屏作为人机界面，硬件接口丰富，具有3路继电器、2路4-20mA输出等接口，1路RS485通讯接口，可方便的与PLC、RTU或中控系统通讯。

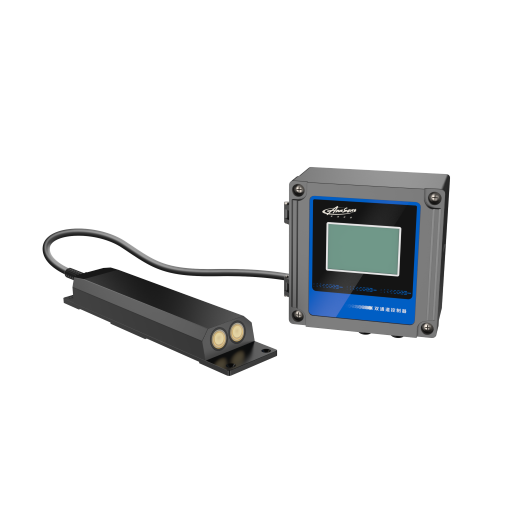

12、分体式超声多普勒流量计

超声多普勒流量计基于声学多普勒测速原理，同时测量水体的流速、水深和瞬时流量，符合GB/T 15966-2017和GBT11828.2-2022标准的要求。采用2MHz高频超声换能器，产品具有测速分辨力高、检测下限低、响应速度快、抗干扰能力强和精度高的优点。软件中带有中各种截面的流量计算模型。防水等级达到IP68，外壳采用耐腐蚀高分子材料,部件全部灌封。可同时接入任意两个数字式水质传感器，具有实时测量、校准、故障诊断、数据存储和下载、报警、联动控制和通讯等功能。超声多普勒流量计采用压铸铝合金外壳，3.5寸彩色触摸屏作为人机界面，硬件接口丰富，具有1个USB接口，3路继电器、2路4-20mA输出等接口，1路RS485通讯接口，并能选配4G功能，可方便的与PLC和云平台进行通讯。
