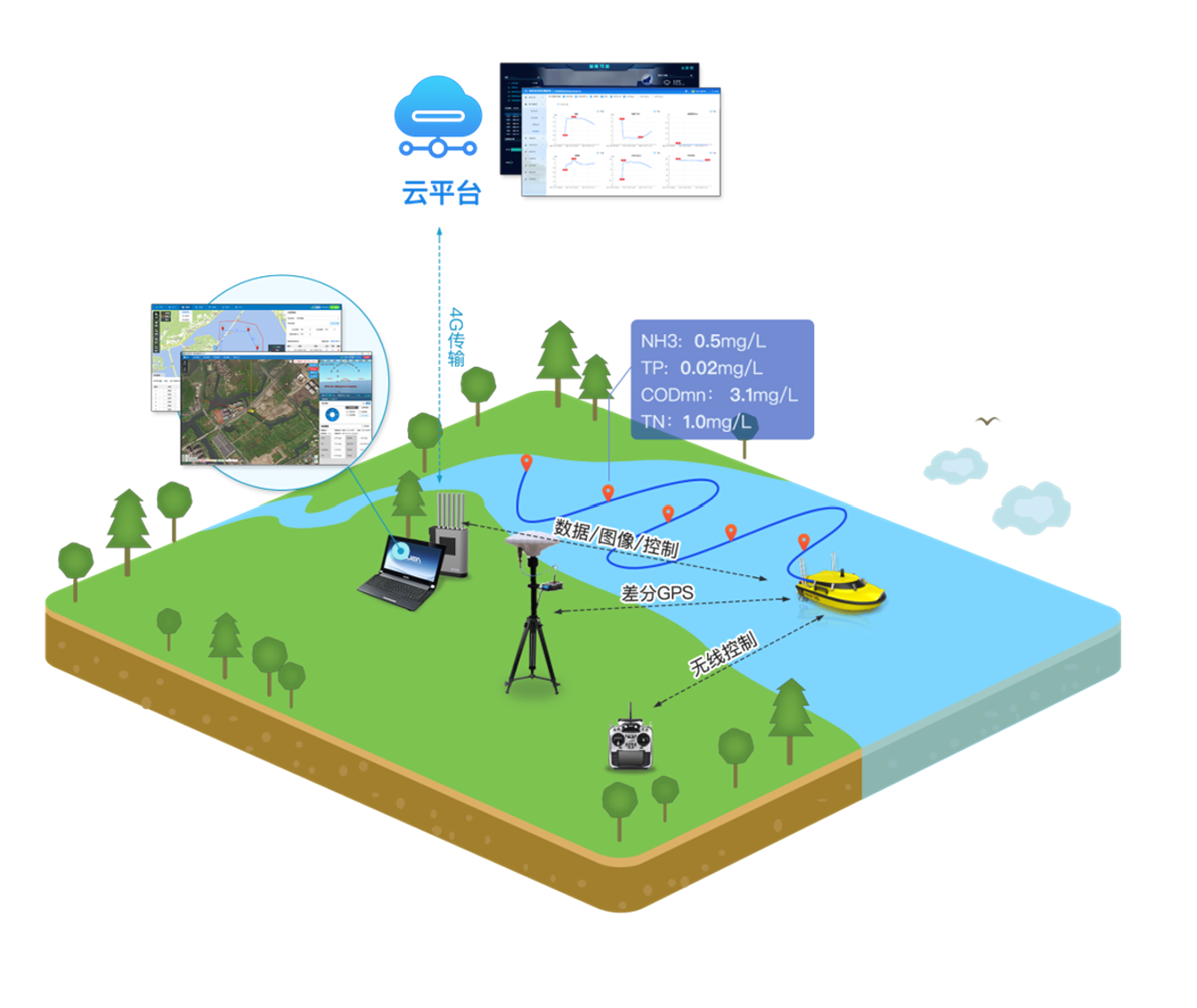

无人船走航中的水质仪器配置方案时间：2025-07-02 一、方案概述 无人船的应用将污染溯源从“盲人摸象”带入 “数字透视” 时代。它不仅是填补深水区盲区、提升采样精度的工具，更是实现常态化“体检”、打通从发现问题到解决问题“最后一公里”的关键一环。相比与人工排污，应用无人船进行水污染溯源具有以下优点 1、人工排查需要需沿岸徒步，周期长且盲区多。而采用无人船进行排查可以设定巡航路线，由无人船进行自主巡航，单测巡航就可以完成多点位监测。排查效率大大提高。 2、人工排查靠肉眼观察或经验推测，难以发现水下暗管。而无人船可水下声呐，对水下暗管进行扫描，可以发现隐藏在水下的排污暗管。 3、人工排查易受地形限制，难以到达河道中心深水区。无人船可以巡航到河道的几乎任何位置，可以对河道水质进行全方位、无死角的检测。 4、人供采样水样，地点分散、间隔周期长，无法实时和全面的反应水质变化，连续在线监测，数据实时回传并生成可视化图谱； 由于无人船相对传统人工排查和采样的种种优点，近年来无人船走航检测得到了日益广泛的应用，同时也对无人船搭载的水质检测仪器提出了更高的要求 二、搭载在无人船上的水质监测仪器的选型考虑 与固定式或便携式水质监测设备相比，无人船上搭载的水质监测仪器有许多独有的特点，包括 1、多参数同时检测 应该能同时检测水质常规五参数，包括pH、溶解氧、电导率和浊度等，同时可以检测有机物和营养盐指标，包括氨氮、COD、总磷和总氮，当关心蓝藻水华时，还应该能检测叶绿素a、藻密度、蓝绿藻等藻类指标。 2、响应时间快 无人船在进行水质走航检测时，一般要获取水质的时空分布情况，即同时获取采样点的坐标和采样点的水质，而且由于无人船始终处于运动之中，在采样时，水质结果应该在＜60秒内获得结果，才能如实反映水质的时空变化，获得水质的渲染分布图。 3、有易于集成的数字接口 无人船的控制系统采用数字化总线，通过总线采集经纬度、航速、航向、电池电量、无线模块的数据，搭载在无人船的水质传感器应该与控制系统的接口兼容，常用的数字接口包括RS485、RS232、网口、CAN总线等等。水质传感器应该有易于采集的寄存器定义，方便无人船进行数据采集。 4、无需试剂，维护工作量小 一台湿化学仪器工作时需要多种试剂与水样产生氧化反应、还原反应或显色反应，而且这些化学试剂需要室温或低温贮存。搭载需要试剂的仪表会使无人船可用空间缩小、巡航时间缩短，且检测数据变得不可靠。化学法仪表在运行过程中产生的废液的处置也会带来额外的成本，处置不当会造成水体的二次污染。因此无人船应该选用光学水质传感器、电化学水质传感器或光谱水质传感器等无需试剂的仪器。 5、功耗低 无人船通常搭载动力电池作为能源，如果无人船能耗过高，会导致无人船巡航时间缩短到2小时以内，使无人船的应用效率大大减小，因此无人船应该选用功耗低于3W的传感器作为搭载仪器。 三、无人船用水质传感器选型和应用方案 如图所示，为满足地表水采样要求在水下0.5米处取样的要求，方案中设计了电动采样探头（图中的4），该探头在采样点时，自动摆动90°将取样探头深入水下0.5米，并启动水泵抽取水样。水样抽取后经过过滤，连续通过3个流通池最后排回水体，流通池1中安装水质常规五参数传感器（图中的1），流通池2中安装有机物传感器和藻类传感器（图中的2），流通池3中安装全光谱水质传感器（图中的3）。所有传感器均由基于ModbusRTU协议的RS485接口，无人船的控制系统可以通过轮询方式随时查询水质测量值。
四、无人船搭载的水质传感器的推荐产品组合 1、AL4030S pH传感器
.双盐桥设计，电极使用寿命长； .采用PT1000温度传感器，温度测量精度达到±0.1℃； .采用非线性温度补偿，温补精度高； .内置故障自诊断功能，保证数据准确； .出厂预校准，内置校准系数，可随时恢复出厂校准参数； .电极清洗维护方便； .传感器接口具有错接和反接保护功能； 2、AL4040P电导率传感器
.交流脉冲驱动电极，消除电极极化和电容效应； .Boxcar信号处理技术，降低检测下限，提高数据稳定性； .24位Σ-△模拟数字转换分辨力； .内置故障自诊断功能，保证数据准确； .出厂预校准，内置校准系数，可随时恢复出厂校准参数； .电极清洗维护方便； .传感器接口具有错接和反接保护功能； 3、AL4050S溶解氧传感器
.响应速度快，响应时间≤10秒 .灵敏度高，检测下限低至0.05mg/L .长期稳定性好，维护工作量小 .温度、气压和盐度自动补偿 .空气中直接校准，校准方便 .荧光膜帽可更换 .出厂预校准，可随时恢复出厂校准参数 .3KV耐压隔离电源供电，抗干扰能力强； 4、AL4060浊度传感器
.环境光自动调零技术，消除环境光影响 .窄带滤光片过滤接收光，消除杂散光影响 .Boxcar信号处理技术，降低检测下限、提高数据稳定性 .电刷定期自动清洁光学窗口，清除水中杂质和气泡附着 .内置故障自诊断功能，保证数据准确 .出厂预校准，可随时恢复出厂校准参数 .半导体LED和光电探测器，使用寿命超过10年 .传感器接口具有错接和反接保护功能 5、AL4110叶绿素传感器
.样品无需处理和萃取，无需试剂、无污染 .窄带滤光片过滤接收光路，消除杂散光影响 .光纤式传感器，产品体积紧凑，易于集成 .电刷定期自动清洁光学窗口，清除水中杂质和气泡附着 .内置故障自诊断功能，保证数据准确 .出厂预校准，可随时恢复出厂校准参数 .半导体LED和光电探测器，使用寿命超过10年 .3KV耐压隔离电源供电，抗干扰能力强 6、AL4120蓝绿藻水质传感器
.样品无需处理和萃取，无需试剂、无污染 .环境境光自动调零技术，消除环境光影响 .窄带滤光片过滤接收光路，消除杂散光影响 .Boxcar信号处理技术，降低检测下限、提高数据稳定性 .电刷定期自动清洁光学窗口，清除水中杂质和气泡附着 .内置故障自诊断功能，保证数据准确 .出厂预校准，可随时恢复出厂校准参数 .半导体LED和光电探测器，使用寿命超过10年 .传感器接口具有错接和反接保护功能 7、AL4010S UVCOD传感器
原位式测量，无需取样和预处理 254/530nm双波长检测，自动进行浊度补偿 双参考光路，消除光源衰减对测量值的影响 机械电刷自动定期清洗光学窗口 出厂预校准，用户可随时恢复出厂校准参数 半导体LED和光电探测器，使用寿命超过10年 传感器接口具有错接和反接保护功能 维护工作量极少，使用中无需重新校准 8、AL4070氨氮传感器
一体式电极，多参数相互进行矩阵修正，测量准确度高； 原位测量，无需试剂和预处理，维护工作量低； 响应时间不到60秒，实时反映氨氮浓度变化； 传感器膜头可更换，降低使用成本； 内置故障自诊断功能，保证数据准确； 出厂预校准，内置校准系数，可随时恢复出厂校准参数； 传感器接口具有错接和反接保护功能 |
